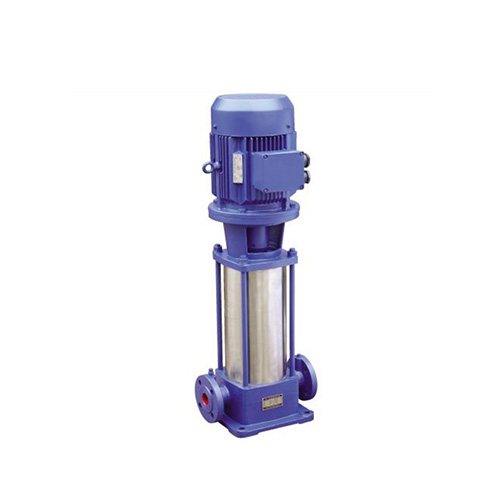

一、GDL立式多級管道離心泵產品簡介：
GDL型立式多級管道離心泵是我司在國外優異泵型之基礎上結合用戶的運用要求及消防有關規范，并依據JB/TQ6435-92規范規劃制作的新一代產品。水泵吸入、排出口坐落同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯合。軸封選用機械密封，用平衡室的壓力水進行光滑和冷卻。是各大職業冷熱水或物理化學性質類似于水等液體運送的泵型。產品悉數選用計算機規劃和優化處理，公司具有雄厚的技能力量、豐厚的出產經歷和完善的檢測手法，然后保證產品質量的安穩牢靠。廣泛應用于高壓運轉體系中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水體系及各種沖刷液的運送等。

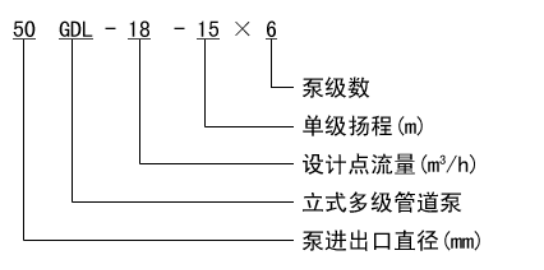

二、GDL立式多級管道離心泵類型含義：
三、GDL立式多級管道離心泵產品特色：
1、GDL型立式多級離心泵為立式結構，具有占地面積小的特色，泵重心重合于泵腳中心，因而運轉平穩、振蕩小、壽命長。
2、GDL型立式多級離心泵口徑相同且在同一水平中心線上，無需改動管路結構，可直接裝置在管道的任何部們，裝置極為便利。
3、電機外加防雨罩可直接置于室外運用，而無需締造泵房，大大節省基建投資。
4、GDL型立式多級離心泵揚程可通過改動泵級數（葉輪數量）來滿意不同要求，故適用規模廣。
5、軸封選用硬質合金機械密封，密封牢靠，無走漏，機械丟失小。
6、高效節能，外形漂亮。
7、注50口徑以上內件鑄件成形。
四、GDL立式多級管道離心泵技能參數：
流量：2-160m3/h；
揚程：24-200m；
功率：1.1-90kw；
轉速：2900r/min；
口徑：φ25-φ150；
溫度規模：-15-+120℃；
工作壓力：≤2.5Mpa。
五、GDL立式多級管道離心泵運用條件：
1、用于運送清水或物理化學性質類似于清水的液體；
2、運送液體中應無固體顆粒，無纖維，無強腐蝕性，無爆破風險；
3、最高液體溫度不超越120℃；
4、最高工作壓力不超越2.5MPa;
5、電源為了3相380V、50HZ。電壓動搖在±5%以?xún)?nèi)；
6、周?chē)h(huán)境溫度應低于40℃，相對濕度低于95%。
六、GDL立式多級管道離心泵主要用途：
GDL型立式多級離心泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖刷、食物、釀制、醫藥、化工、水產飼養、環境保護、化工工藝流程及機床配套等各職業，作為給水排水的動力設備。

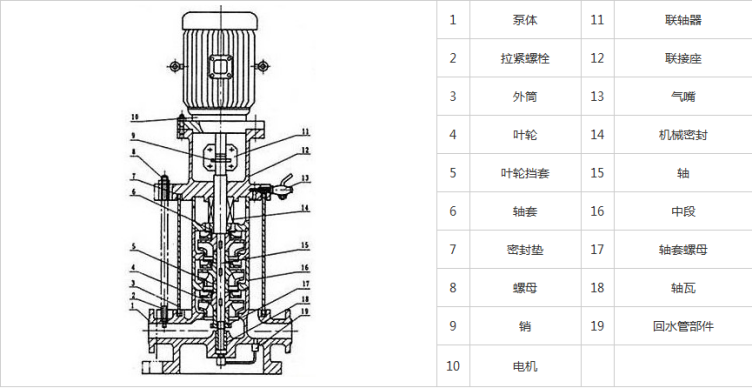

七、GDL立式多級管道離心泵結構圖：

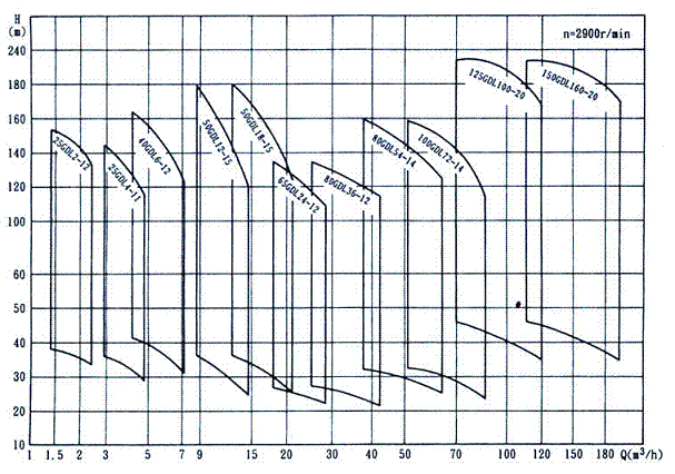

八、GDL立式多級管道離心泵曲線圖譜：
九、GDL立式多級管道離心泵裝置尺度圖：
十、GDL立式多級管道離心泵裝置闡明：
1、裝置時管路分量不不該接受在泵上，不然易損環水泵；
2、泵瑟電機是全體結構，出廠時已由廠家校對，所以裝置時無需調整，因而裝置時非常便利；
3、裝置水泵前應仔細查看泵流道內有無影響水泵運轉的硬質物，（如石塊、鐵砂等）避免水泵運轉時損還過流部件；
4、裝置進有必要擰緊地腳螺栓，且每距離一事實上時段應對泵過行查看避免其松動，避免水泵起動時發作劇烈振蕩而影響的功能；
5、為了修理便利和運用安全，在泵的進出口管路上裝置一只調理閥及在泵進出口鄰近裝置一只壓力表，關于高揚程，為了避免水錘，還應在出口閘閥前裝置一只止回閥以敷衍俄然斷電等失掉動力事端，然后保證水泵在工況下運轉，增加水泵的運用壽命；
6、泵用于有吸程場合，應裝有底閥，而且進口管路不該有過多彎道，一起不得有漏水、漏氣現象，避免影響水泵的吸入功能；
7、為不使雜質進入泵內而阻塞流道影響功能，應在泵進口前面裝置過濾器；
8、裝置管路前滾動水泵的轉子部件，應無磨擦聲或卡死現象，不然應將泵拆開查看原因。
十一、GDL立式多級管道離心泵起動與泊車：
一、起動前預備：
1、用手拔轉聯軸器，葉輪應無卡磨現象，滾動靈活；
2、翻開進口閥門，翻開排氣閥使液體充溢整個泵腔，然后封閉排氣嘴；
3、如運送熱液體時，起動前應預熱，升溫速度為50℃/h，泵的預熱是用所運送液體不斷循環來到達，以使各部位受熱均勻；
4、應先用手盤動GDL型立式多級泵幾圈以使光滑水進入機械密封端面；
5、點動電機，確轉向是否正確。
二、起動與運轉：
1、全開進口閥門，封閉吐出管路門；
2、接通電源，當泵到達正常轉速后，逐步翻開吐出管路上的閥門，并調理到所需工況；
3、留意調查外表讀數，查看軸封走漏狀況，正常機遇機械密封走漏3漏/分，查看電機、軸承處溫度≤70℃，假如發現異常狀況，應及時處理。
三、泊車：
1、逐步封閉吐出管路閥門；
2、封閉進口閥門；
3、如環境溫度低于0℃。應將泵內液體放盡，避免凍裂水泵；
4、如長時間停用，應將泵拆開清洗，包裝保管。
十二、GDL立式多級管道離心泵修理與保養：
一、運轉中的保護和保養：
1、進水管路有必要高度密封，不能漏水、漏氣；
2、制止GDL型立式多級離心泵在汽蝕狀態下長時間運轉；
3、制止GDL型立式多級離心泵在大流量工況運轉時，電機超電流長時間運轉；
4、守時查看泵運轉中的電機電流值，盡量使泵在規劃工況規模內運轉；
5、GDL型立式多級離心泵在運轉中應有專人看守，避免發作意外；
6、GDL型立式多級離心泵每運轉500小時應對軸承進行加油；
7、GDL型立式多級離心泵進行長時間運轉后，因?yàn)闄C(jī)械磨損，使機組噪聲及振蕩增大，應泊車查看，必要進可替換易損零件及軸承，機組大修期一般為一年。
二、機械密封的保護與保養：
1、機械密封光滑液應清潔無固體顆粒；
2、制止機械封在干磨狀況下工作；
3、起動前應盤動GDL型立式多級離心泵（電機）幾圈，避免俄然起動形成機械密封開裂損壞。
十三、GDL系列立式多級管道離心泵毛病原因及掃除辦法：
十四、GDL立式多級管道離心泵訂貨須知：
一、產品名稱類型：
1、多級離心泵產品名稱與類型
2、多級離心泵口徑
3、多級離心泵揚程
4、多級離心泵電機功率（KW）
5、多級離心泵轉速（r/min）
6、多級離心泵電壓〔V〕
7、多級離心泵吸程
8、多級離心泵是否帶附件以便咱們的為您正確選型。
9、若已經由規劃單位選定我公司的多級離心泵產品類型，請按多級離心泵類型直接向揚子江泵業公司銷售部訂貨。
10、當運用的場合非常重要或環境比較復雜時，請您盡量供給規劃圖紙和具體參數，由咱們揚子江泵業的技能專家為您審閱把關。
