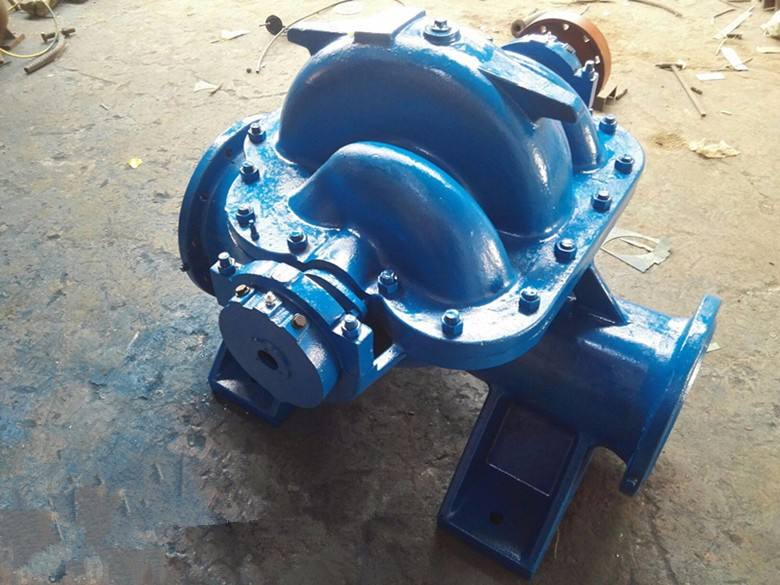

單級雙吸離心泵實圖：

單級雙吸離心泵：



1、S型單級雙吸離心泵首要用于運送不含顆粒的清水或物理化學性質類似于水的其它液體。適用于工業和城市給排水，農田灌溉。



2、SB系列單級雙吸離心泵首要用于運送溫度不跨越105℃的清水或物理化學性質類似于清水的其它液體。



1、發起



⑴ 應在機泵聯接前斷定電動機的旋轉方向是否正確，泵的轉向是否活絡；



⑵ 封閉吐出管路上的閘閥；



⑶ 向泵內灌滿水，或用真空軸引水



⑷接通電源，當泵抵達正常轉速后，在逐步翻開吐出管路上的閘閥，并調理到所需求的工況。在吐出管路上閘閥封閉的情況下，泵接連作業的時間不能跨越3分鐘。



質量和功率好，價格便宜的離心泵都在這兒



2、連續



⑴ 逐步關吐出管路上的閘閥，堵截電源；



⑵ 如環境溫度低于0℃，應將泵內水放出，避免凍裂；



⑶ 如長時間連續運用，應將泵拆開清洗上油，包裝保管。



⑸ 如密封環與葉輪合作部位的空位磨損過大，應更換新的密封環。



單級雙吸作業原理是：簡略來說：進口液體一起進入葉輪中心區域，高速旋轉的葉輪在離心力的效果將液體甩出，葉輪中心就構成低壓區，進口液體在大氣壓效果下，連綿不斷的流向低壓區，即進入葉輪中心后又被甩出的循環進程。



本型泵的吸進口與吐出口均在水泵軸心線的下方，與軸線垂成水平方向。檢修時無需拆開進出口水管及電機。從翻滾方向看去，水泵為順時針?lè)较蛐D(zhuǎn)/依據用戶需求亦可改為逆時針?lè)较蛐D(zhuǎn)。



泵首要零件有：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。



泵體與泵蓋構成葉輪的作業室，在進出水法蘭上，制有設備真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。



經過靜平衡校驗的葉輪，用軸套的兩端的軸套螺母固定在軸上，其軸向方位可經過軸套螺母進行調整。



泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內，設備在泵體兩端，用黃油光滑。



雙吸密封環用以削減水泵壓力室的水漏回吸水室。



泵經過彈性聯軸器由電動機直接傳動。必要時亦可用內燃機傳動。



軸封為軟填料密封，依據用戶需求可采用機械密封結構。



單級雙吸式離心泵的結構：



相關的零部件：軸、葉輪、卡環、密封環、機械密封軸套、密封體、機械密封、密封壓蓋、擋水圈、軸套、軸承體、軸承擋圈、止退墊圈、泵蓋、楗、銷子、軸承油封等部件。一起還涉及到撓性聯軸器和電機等單級雙吸式離心泵（中開泵旋轉方向從電動機端看，泵軸順時針旋轉（即泵進水口在右方）。依據需求，可改為反時針?lè)较蛐D(zhuǎn)?；剞D(zhuǎn)泵經過在泵類型尾部加注字母F標明。
